概述

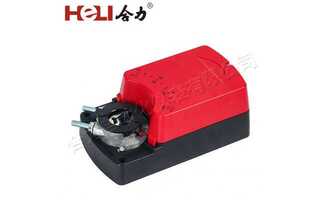

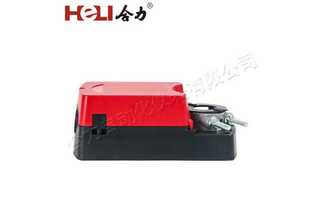

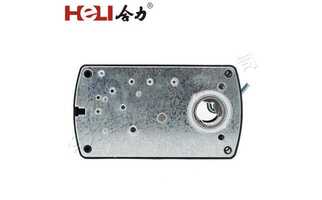

HLF02系列风阀驱动器是用来调节控制风阀，广泛应用于采暖、通风、空调、制冷等楼宇自控系统。
HLF02系列风阀驱动器提供4-32Nm的扭矩。每种扭矩的驱动器有两种型号可供选择
●数字式输入
●0（2）~10V和0（4）~20mA比例式输入
特点
●直接安装，不需要联动装置，节省安装时间及费用。
●电气过载保护电路具有限流功能，无需限位开关，减少了电机的功率消耗，提高了驱动器的可靠性。
●手动开关控制，简化了设备的现场调整，允许紧急状态下的手动定位。
●万能式轴环设计，为现场调整轴角提供了简便的方式。
●位置指示，挡板压片的位置一目了然。
订货代码
04N·m风阀驱动器
注：A(模拟)型的供电电压只有24VAC/DC，且A(模拟)型无辅助开关。
08、16、24、32N·m风阀驱动器
外形尺寸
产品参数
| 项目 | HLF02-32DN（F） | HLF02-32AN（F） |
| 扭矩 | 32Nm | |
| 风板面积 | 6m² | |
| 运行时间 | 140S | 200S |
| 电源提供 | AC24V；DC24V | |
| 频率 | 50/60Hz | |
| 运行状态电源消耗 | 4.0W | 2.5W |
| 停止状态电源消耗 | 0.5W | 0.3W |
| 线径 | 3.0VA | 4.5VA |
| 重量 | 1.1Kg | 1.1kg |
| 控制信号 | 2点和3点 | 0(4)…20mA 0(2)…10V |
| 旋转角度 | 0~90° | |
| 限值角度 | 5~85°（每步5°） | |
| 辅助开关额定值 | 3(1.5)A、230VAC | |
| 寿命 | 选择60000次 | |
| 噪音 | 45dB(A) | |
| 保护级别 | II | |
| 防护级别 | IP44 | |
| 环境温度 | -20~+50℃ | |
| 环境湿度 | 5-95%RH | |
| 储运温度 | -40~+70℃ | |
| 标准 | 符合CE要求 | |
| 产品颜色 | 红色（可定制其它颜色） | |
