概述

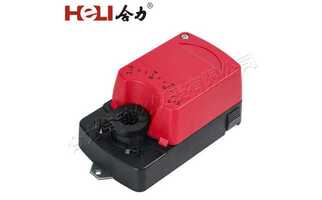

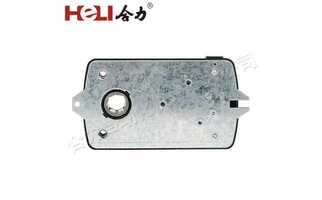

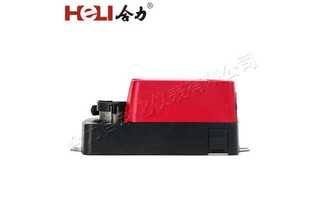

HLF02系列风阀驱动器是用来调节控制风阀，广泛应用于采暖、通风、空调、制冷等楼宇自控系统。
HLF02系列风阀驱动器提供4-32Nm的扭矩。每种扭矩的驱动器有两种型号可供选择
●数字式输入
●0（2）~10V和0（4）~20mA比例式输入
特点
●直接安装，不需要联动装置，节省安装时间及费用。
●电气过载保护电路具有限流功能，无需限位开关，减少了电机的功率消耗，提高了驱动器的可靠性。
●手动开关控制，简化了设备的现场调整，允许紧急状态下的手动定位。
●万能式轴环设计，为现场调整轴角提供了简便的方式。
●位置指示，挡板压片的位置一目了然。
订货代码
04N·m风阀驱动器
注：A(模拟)型的供电电压只有24VAC/DC，且A(模拟)型无辅助开关。
08、16、24、32N·m风阀驱动器
外形尺寸
技术参数
| 项目 | HLF02-04A | HLF02-04D | |
| 扭矩 | 4Nm | ||
| 风板面积 | 1m² | ||
| 运行时间 | 35S | ||
| 电源提供 | 24VAC/DC | 24VAC/DC、220VAC、110VAC | |
| 频率 | 50/60Hz | ||
| 运行状态电源消耗 | 2.5W | 4.0W | |
| 停止状态电源消耗 | 0.85W | 3.0W | |
| 线径 | 4.1VA | 5.0VA | |
| 重量 | 0.9Kg | 1.0Kg | |
| 控制信号 | 0-10VDC | 2点和3点 | |
| 位置信号 | 电位计 | ||
| 旋转角度 | 工作范围 | 90°（**93°） | |
| 极限 | 0-90° | ||
| 寿命 | 旋转60000次 | ||
| 噪音 | 45DB（A） | ||
| 保护级别 | II | ||
| 防护级别 | IP44 | ||
| 环境温度 | -20~+50℃ | ||
| 环境湿度 | 5-95%RH | ||
| 标准 | 符合CE要求 | ||
| 产品颜色 | 红色（可定制其他颜色） | ||
