HL-05免支架安装型

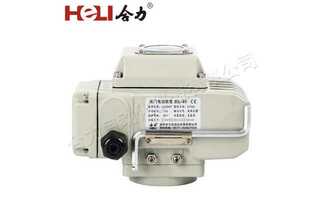

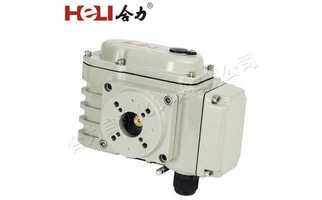

产品名称:HL-05免支架安装型

HL系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,**输出扭矩达6000N-m,可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小,操作方便,数显阀位、无须维护及使用安全方便等诸多优点。

概述

HL系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,**输出扭矩达6000N-m,可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小,操作方便,数显阀位、无须维护及使用安全方便等诸多优点。


特点

小型轻便,容易拆装及维修,并可在任意位置安装

结构简单、紧凑,90°回转启闭迅速

操作扭矩小,省力轻巧

流量特性趋于直线,调节性能好

多种控制信号:开关控制;

比例(调节型)控制:0-10VDC或4-20mA

反馈输出可选4-20mA、辅助开关及反馈电位器(0~1K)


外形尺寸



技术参数

性能

型号

HL-05

电源

DC12V

DC24V

DC220V

AC24V

AC110V

AC220V

AC380V

AC415V

电机功率

20W

10W

额定电流

3.8A

2A

0.21A

2.2A

0.48A

0.24A

0.15A

0.17A

标准时间/扭矩力

10S/50Nm

30S/50Nm

可选时间/扭矩力

2S/10Nm,6S/30Nm

10S/15Nm,20S/30Nm,6S/10Nm

电路控制

B、S、R、H、A、K、D、T、Z、TM

转动角度

0~90°

重量

2.2kg(标准型)

耐压等级

500VAC/1分钟(DC24V/AC24V)
1500VAC/1分钟(AC110V/AC220V)
2000VAC/1分钟(AC380V)

绝缘电阻

20MΩ/500VDC(DC24V/AC24V)
100MΩ/500VDC(AC110V/AC220V/AC380V)

防护等级

IP-67(可定制IP-68)

环境温度

-25℃~60℃(其它温度可定制)

安装角度

任意角度

箱体材质

铝合金压铸件

选装功能

加热除湿器、过热故障信号、手轮操作

产品颜色

灰白色(可定制其它颜色)
